一、蕭山永磁滾筒式磁選機工作原理

　　從河床提取的河沙加水后，進入格篩，篩去粗大石塊后，進入帶有勻礦板的槽體，再次經加水稀釋、漂洗的洗漿均勻的給到滾筒表面具有高磁力的選別區。其中較高品位的鐵沙被高磁力吸附于筒體表面，并被旋轉的筒體輸送到下部的洗沙區，經沖洗水沖掉附帶的河沙后被輸送到礦區，由水流沖到鐵沙收集槽，成為高品味的鐵沙。其中非磁性泥沙，則不受磁力作用直接進入尾槽排出。由此達到提取鐵粉的目的。

　　二、蕭山永磁滾筒式磁選機的分析與設計

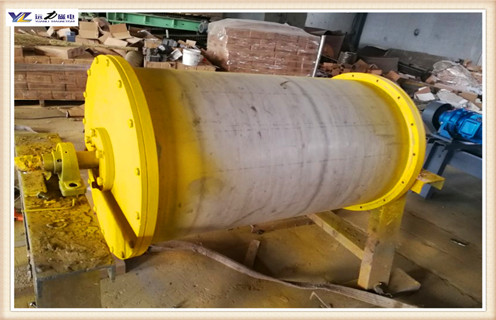

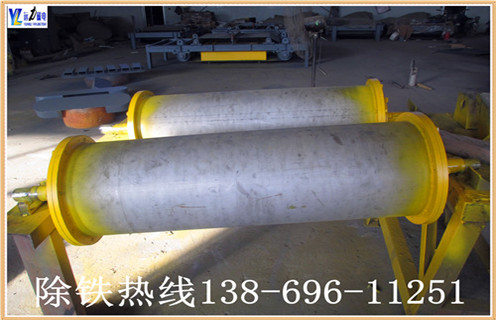

　　1、滾筒主要由喂料機構、滾筒、永磁體等組成。滾筒采用有色金屬制造，本身為非導磁體，工作時慢速轉動，筒內部同軸線裝置一塊圓心角約170°的靜止形水磁體。

　　2、帶重錘的壓力門是一種較簡單的喂料機構。調節重錘在桿上的位置，可改變對門上方來料的阻力，而使物料在門上方適當堆積，展開后以薄層狀態流過慢速轉動的滾簡表面。因扇形水磁體可透過液筒面吸住原料中的鐵雜，被吸住的鐵雜隨筒面轉過磁體所影響的170°范圍后，鐵雜自行落入設備的雜質出口。

　　3、永磁滾筒的喂料機構較簡單，進機物料流速過高、走單邊等現象均將造成除雜效果下降及下腳含糧增多，因此在進料溜管中應設置緩沖接頭。

　　4、緩沖接頭至設備進口的管道垂直段長度應有300mm以上。喂料狀態若正常，永磁滾筒的除雜效率通常能保持較高水平，設備也不需調節。

　　5、該滾筒動耗很低，渦輪蝸桿傳動機構也較輕巧。但如果因下方設備堵塞等原因造成永磁滾筒機內堵料時，很易卡死滾簡而導致傳動機構或電機毀壞，因此須對電機進行必要的過載保護，也可在設備的出口或在傳動機構中設置必要的保護部件。
