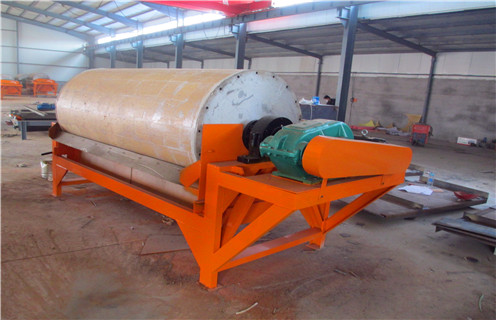

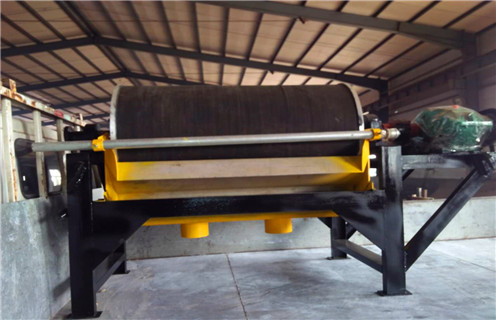

濕式永磁筒式弱磁場磁選機結構圖
一、濕式永磁筒式弱磁場磁選機結構
1、濕式永磁筒式磁選機磁塊
磁系主要由磁塊和磁軛組成。根據圓筒直徑的大小,磁系有3-5個磁極。磁塊的材料是鍶鐵氧體。磁塊規格有86×60hmm,厚度h有15、18、21mm三種。通常由5塊組成一個磁極組。磁極組用非導磁材料銅制的螺栓固定在磁軛上,或是用環氧樹脂膠粘在磁軛上。磁軛用低碳鋼或工業純鐵制成。它的作用是聯結磁塊構成放射狀磁系,并起導磁作用。磁極的極性沿圓周方向交替排列。磁系和圓筒內表面的間隙為1-3mm。
2、濕式永磁筒式磁選機槽體
槽體用非導磁材料不銹鋼(靠近磁極部分)和普通鋼板焊接而成。目前也有用工業塑料板焊接成的。槽體下部有噴水管,用來調節礦漿的濃度,把礦漿沖散成懸浮狀態以利選別。槽體兩側有塞蓋,停車時可以方便地打開,以觀察和清洗槽體。槽體與圓筒之間的間隙可以調節。
3、濕式永磁筒式磁選機給礦箱、卸礦水管
給礦箱使礦漿穩定均勻地給入槽體。箱內有調節礦漿濃度的水管。卸礦水管用鋼管或塑料管制成,噴水角度、噴水速度和噴水量均可方便地調整。此管只能供清水,使用濁水則易造成噴水管堵。
4、濕式永磁筒式磁選機傳動部分
傳動部分以三相異步電動機為動力,采用齒輪或帶傳動等方式,帶動圓筒轉動(心軸不轉)。圓筒的轉速因直徑不同而不同,直徑為600mm的圓筒轉速為40轉/分,直徑為750mm的圓筒轉速為35轉/分。
5、濕式永磁筒式磁選機磁系調整裝置
磁系調整裝置的作用是使磁系相對圓筒偏轉一個角度,從而調整磁選機的掃選區長度和金屬回收率。磁系調整裝置主要由絲杠和拉板組成。拉板與心軸相連,絲杠上的銷軸固定在機架上。用扳手旋轉絲杠,通過拉板可使心軸旋轉一個角度,從而帶動磁系也偏轉同一個角度。
