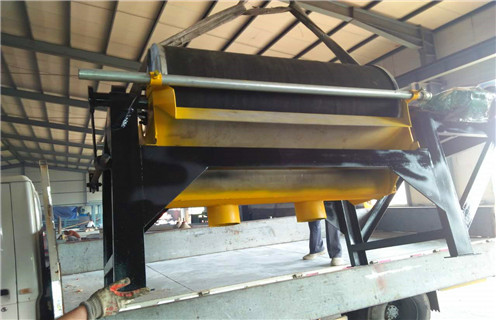

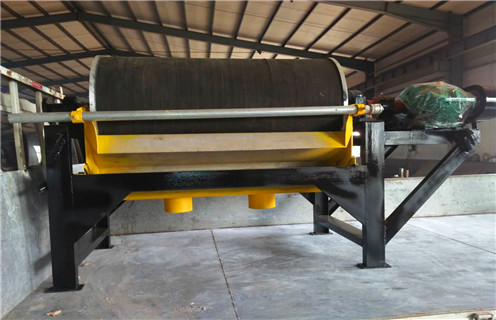

永磁筒式磁選機傳動軸結構圖，遠力磁電生產的CTB永磁筒式磁選機主要由永磁鼓,調整機構.罐體.減速機.電機組成.進礦箱.精礦箱盒.機架等部分組成.

　　一、永磁筒式磁選機傳動軸結構圖

　　1、永磁鼓是磁選機的關鍵部件,由圓筒.永磁系統.端蓋.軸.軸承套和軸承部件組成.

　　2、圓筒用不銹鋼板卷起,圓筒與磁系統之間的距離不大于4mm,通過端蓋.軸承套.軸承和軸承上的支撐.

　　3、由擺線減速機,鏈輪,鏈條,驅動軸和圓筒連接驅動,驅動圓筒旋轉.

　　4、槽是礦物分選的重要組成部分,槽內礦漿流動,從而使磁性材料和非磁性材料分離.

　　5、框架由型材焊接到結構件上,承擔所有重量,通過地腳螺栓固定在基礎上.

　　6、磁角調節裝置用于調節磁系統的偏轉角,螺桿上的旋轉桿,桿通過桿的偏轉,使固定在磁系統的軸上也有偏轉.

　　7、進礦箱通過給水管初步稀釋礦漿和通過分流板使礦漿合理分流.

　　8、精礦箱盒通過濃縮管吸附在磁鼓上的磁性材料沖洗下來.
